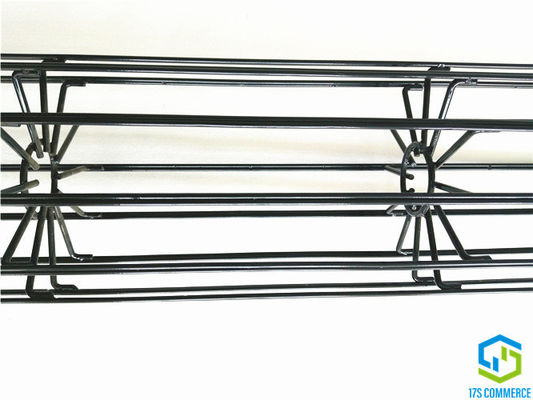

U dá forma à estrutura de Ray Star Filter Cages do tampão 12 da flange

U dá forma à gaiola da casa do saco do aço carbono da gaiola da aranha da gaiola 120mm do plissado de Ray Star Cage Silicon Coating do tampão 12 de Flangle

1. Especificação
A gaiola da estrela, igualmente nomes plissa a gaiola, gaiola da aranha, é o osso e a estrutura do saco, apoiando o corredor do saco, é projetado especial e feito para o saco da estrela. As gaiolas da estrela são soldadas por anéis de apoio especiais (aranhas). Nós somos especializados na estrela que as gaiolas projetam, se tornam e se processam. Nós temos própria linha do estiramento, a linha cortada, a linha de solda, a linha de revestimento e o equipamento da verificação. Fornecendo uma vasta gama de gaiolas do filtro da estrela para o coletor da casa do saco, que melhoram o desempenho, a eficiência e os ganhos líquidos do coletor e do conduto de poeira da casa do saco.

o tampão da parte superior da U-forma é de uma parte da gaiola da estrela/filtro do plissado, o heihgt de nosso tampão da flange da forma de U é 55mm que é mais alto do que a utilização popular do tampão superior tradicional da gaiola. Fornece um melhor protege para ensacar, cobre o punho do saco da estrela e a gaiola e o saco dos fixs na abertura da placa da pilha. Nossos tamanhos de padrão da flange da forma de U (internos/diâmetro exterior) são 110/148mm, 120/160mm, 138/185mm, 144/185mm, 150/194mm.

2. Detalhe do produto

Estilo	gaiola da estrela/gaiola do plissado/gaiola da aranha
Plissados não.	12 plissados
Material	Aço Q235 suave
Diâmetro	120		milímetro
Fio vertical	Número	12	PCes
	Espessura	4	milímetro
Aranha	Tipo	fio
	Espessura	4	milímetro
	Distância	150-250	milímetro
Comprimento	TBD		milímetro
Estrutura	uma seção
Método de junta	Não
Tampão superior	Tipo	tampão da parte superior da forma da solda U
	Tamanho	120/160	milímetro
	Espessura	1-1.2	milímetro
	Reparo	solda a prender
Venturi	Tamanho	não	milímetro
	Espessura	1	milímetro
	Reparo	solda para cobrir o tampão
Tampão inferior	Tipo	tampão inferior da imprensa
	Tamanho	112	milímetro
	Espessura	não	milímetro
	Reparo	não
Revestimento	Tipo	revestimento do silicone
	Espessura	90-140	um
	Cor	preto
Bloco	caixa de aço

3. Vantagem

Os sacos de filtro de The Star estendem a superfície do filtro, a área de filtro increaing comparada ao comum barato em volta de uns são abaixo,

Aumento da área de filtro (%)

Assim
• vida útil mais longa do saco

• aumente o volume de ar de coletores de poeira existentes para aumentar a capacidade de produção

• mais baixa emissão

• reduza o consuption da energia

• reduza o custo de operação

• reduza a gota de pressão

• mais baixas pressão e frequência do jato do pulso

• área pequena da casa e da construção do saco

• abaixe a velocidade do filtro


4. Fluxo de produto

5. bloco das gaiolas

Nosso bloco padrão para a gaiola é a caixa de aço que é feita do aço do tubo e colocou a placa de aço na parte inferior da caixa. A largura da caixa faz não 1140mm adicional, assim que a caixa pode ser carregada em duas partes pela largura do recipiente, e a altura da caixa é sujeitada à quantidade da gaiola e ao tipo de recipiente. Nós selamos a abertura quando a gaiola pôs dentro. Este tipo do projeto da caixa pode bem proteger a gaiola e resistir um transportion da grande distância e do tempo.
