Detalhes do produto:
|
Material: | aço suave | Tratamento do revestimento: | revestimento do cataphoresis |
---|---|---|---|
Aranhas: | aranha perfurada | Diâmetro: | 120mm |
Plissados: | 12 pregas | No. do fio vertical: | 12pcs |
Tampão superior: | Tampão da flange da forma de U | Caixa: | caixa de aço |
Lugar de origem: | China | MOQ: | Negociável |
data de transporte: | Negociável | Termos do pagamento: | T/T L/C |
Realçar: | O filtro da estrela prende 120mm,12 Ray Star Filter Cages,Gaiola do saco de filtro da proteção de explosão |
A poeira da gaiola da aranha da gaiola 120mm do plissado do revestimento de Cataphoresis da gaiola do filtro de Ray Star da proteção de explosão 12 recolhe a gaiola
1. Especificação
A gaiola do apoio do saco de filtro é combinada com o fio de metal vertical, a gaiola do apoio, a tampa superior e a tampa inferior, e o tubo de Venturi. A fim reduzir o contato entre o saco de filtro e o anel do apoio da gaiola do saco, nós desenvolvemos uma gaiola estrela-dada forma do saco da estrela/plissado do filtro do coletor de poeira; a fim aumentar a área de filtração, nós desenvolvemos plissados/o saco filtro da estrela com as gaiolas plissadas relacionadas do saco de filtro.

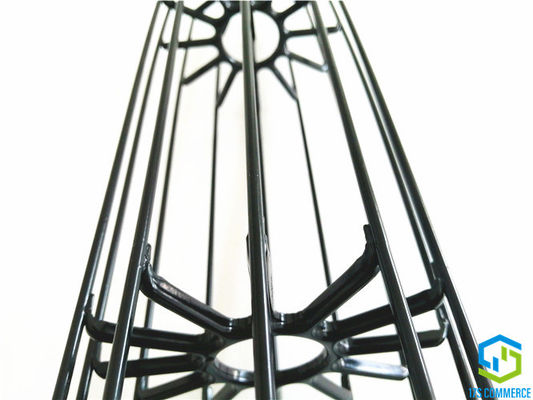

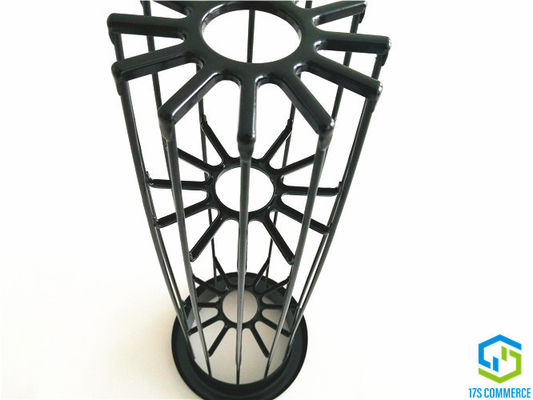

A gaiola da estrela, igualmente nomes plissa a gaiola, gaiola da aranha, é o osso e a estrutura do saco, apoiando o corredor do saco, é projetado especial e feito para o saco da estrela. As gaiolas da estrela são soldadas por anéis de apoio especiais (aranhas). Nós somos especializados na estrela que as gaiolas projetam, se tornam e se processam. Nós temos própria linha do estiramento, a linha cortada, a linha de solda, a linha de revestimento e o equipamento da verificação. Fornecendo uma vasta gama de gaiolas do filtro da estrela para o coletor da casa do saco, que melhoram o desempenho, a eficiência e os ganhos líquidos do coletor e do conduto de poeira da casa do saco.
2. Folha de dados
Estilo | gaiola da estrela/gaiola do plissado/gaiola da aranha | ||
Plissados não. | 12 plissados | ||
Material | Aço Q235 suave | ||
Diâmetro | 120 | milímetro | |
Fio vertical | Número | 12 | PCes |
Espessura | 4 | milímetro | |
Aranha | Tipo | imprensa | |
Espessura | 1,5 | milímetro | |
Distância | 150-250 | milímetro | |
Comprimento | TBD | milímetro | |
Estrutura | uma seção | ||
Método de junta | Não | ||

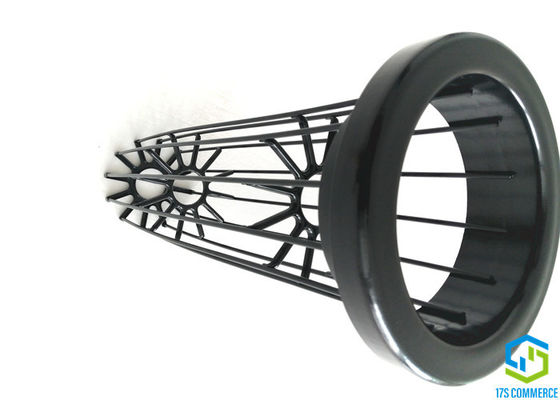

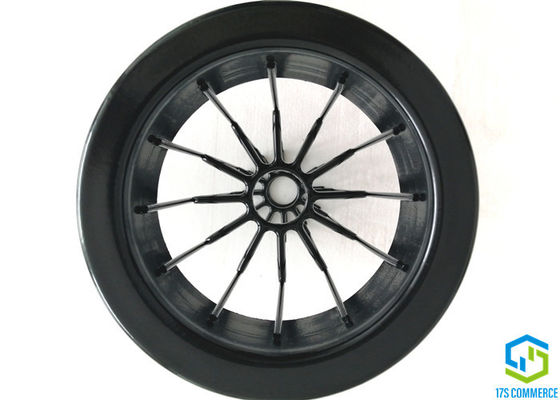

Tampão superior | Tipo | tampão da parte superior da forma da solda U | |
Tamanho | 120/160 | milímetro | |
Espessura | 1-1.2 | milímetro | |
Reparo | solda a prender | ||
Venturi | Tamanho | não | milímetro |
Espessura | 1 | milímetro | |
Reparo | solda para cobrir o tampão | ||
Tampão inferior | Tipo | tampão inferior da imprensa | |
Tamanho | 112 | milímetro | |
Espessura | não | milímetro | |
Reparo | não | ||
Revestimento | Tipo | revestimento do cataphoresis | |
Espessura | 90-140 | um | |
Cor | preto | ||
Bloco | caixa de aço |
3. Vantagem
Os sacos de filtro de The Star estendem a superfície do filtro, a área de filtro increaing comparada ao comum barato em volta de uns são abaixo,
Aumento da área de filtro (%)
superfície do filtro | Dianmter milímetro | Comprimento do saco | |||||
1m | 2m | 3m | 4m | 5m | 6m | ||
8 plissados | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
12 plissados | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 |
Assim
• vida útil mais longa do saco
• aumente o volume de ar de coletores de poeira existentes para aumentar a capacidade de produção
• mais baixa emissão
• reduza o consuption da energia
• reduza o custo de operação
• reduza a gota de pressão
• mais baixas pressão e frequência do jato do pulso
• área pequena da casa e da construção do saco
• abaixe a velocidade do filtro
4. Alguns utilizadores finais
Nossas gaiolas da estrela são usadas no mundo inteiro, lá são aproximadamente nossas 400 mil gaiolas da estrela que correm diário, tal fundição como Modernization Project de Kitmat (Rio Tinto Inc, Canadá), Aluminerie De Baie Comeau (Alcoa Ltee/Ltd, Canadá), empresa lda de alumínio de Dubai (Alstom, Dubai, EGA), alumínio do século de Nordural (Islândia), SE de alumínio de Trimet (alemão) e assim por diante.
5. Fluxo de produto
