Detalhes do produto:
|
Material: | De aço inoxidável | Aplicação: | poeira da casa do saco para recolher |
---|---|---|---|
Aranhas: | aranha do fio | Diâmetro: | 120mm |
Plissados: | 8 plissados | No. do fio vertical: | 16pcs |
Tampão superior: | Tampão da flange da forma de U | Caixa: | caixa de aço |
Lugar de origem: | China | MOQ: | Negociável |
data de transporte: | Negociável | Termos do pagamento: | T/T L/C |
Realçar: | 8 gaiolas de aço inoxidável do filtro de Ray,gaiolas de aço inoxidável do filtro 120mm,Gaiola do coletor de poeira SS304 |

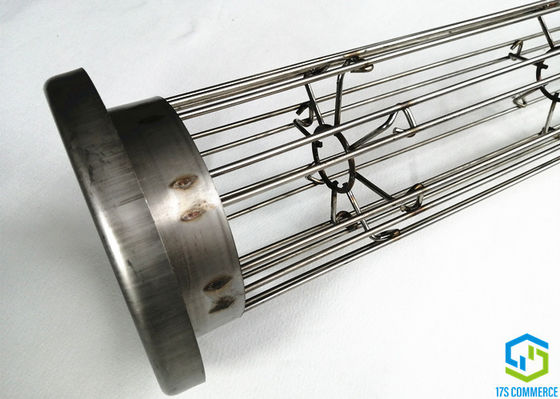

Gaiola de aço da casa do saco da gaiola da aranha 316SS da gaiola 120mm do plissado de 304SS 8 Ray Star Filter Cage Stainless
1. Especificação
A gaiola da estrela, igualmente nomes plissa a gaiola, gaiola da aranha, é o osso e a estrutura do saco, apoiando o corredor do saco, é projetado especial e feito para o saco da estrela. As gaiolas da estrela são soldadas por anéis de apoio especiais (aranhas). Nós somos especializados na estrela que as gaiolas projetam, se tornam e se processam. Nós temos própria linha do estiramento, a linha cortada, a linha de solda, a linha de revestimento e o equipamento da verificação. Fornecendo uma vasta gama de gaiolas do filtro da estrela para o coletor da casa do saco, que melhoram o desempenho, a eficiência e os ganhos líquidos do coletor e do conduto de poeira da casa do saco.

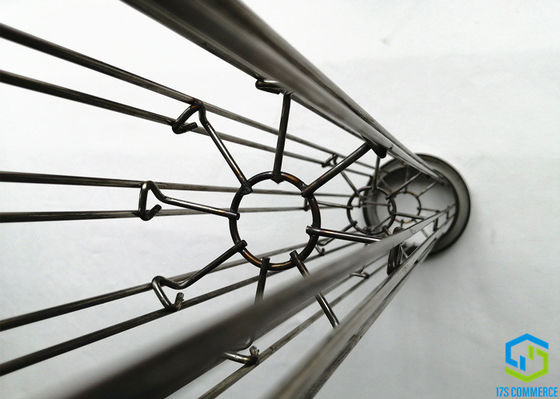

O saco de filtro do plissado (estrela) tem uma construção interna do apoio, gaiola da estrela. Esta gaiola da estrela (aranha) pode ser feita do fio de aço, de aço inoxidável, galvanizado suave. A gaiola da estrela/plissado/aranha tem os fios que correm a paralela abaixo do comprimento da gaiola para formar o ponto de cada estrela, estas hastes, dois para cada raio, é conectada à estrela/plissado do centro dá forma (anel de apoio da forma da aranha, chamado aranha para breve), que são colocados em intervalos regulares abaixo do comprimento da gaiola da estrela (aranha). As hastes, formando as pontas dos raios, são ajustadas um cada lado do raio da estrela perto do ponto. Há o espaço entre elas que impede um ponto afiado da estrela, a fim reduzir a abrasão mecânica ao material do filtro. O saco da estrela/plissado do filtro toca na gaiola somente ao longo das bordas destes às hastes, que igualmente minimiza dano mecânico e permite o saco do plissado/estrela a ser usado inteiramente como uma superfície da filtragem. As gaiolas da estrela/aranha podem igualmente ser construídas do perfil de alumínio ou plástico expulso. Os perfis têm um recorte em cada ponto da estrela, outra vez de modo que o material do filtro seja guardado em duas bordas redondas em vez de ter um ponto afiado. As gaiolas da estrela/plissado (aranha) podem igualmente ser feitas fora do fio soldado ou fora de uma construção da tubulação da estrela.
2. Folha de dados
Estilo | gaiola da estrela/gaiola do plissado/gaiola da aranha | ||
Plissados não. | 8 plissados | ||
Material | 304 316 de aço inoxidável | ||
Diâmetro | 120 | milímetro | |
Fio vertical | Número | 16 | PCes |
Espessura | 4 | milímetro | |
Aranha | Tipo | fio | |
Espessura | 4 | milímetro | |
Distância | 150-250 | milímetro | |
Comprimento | TBD | milímetro | |
Estrutura | uma seção | ||
Método de junta | Não | ||

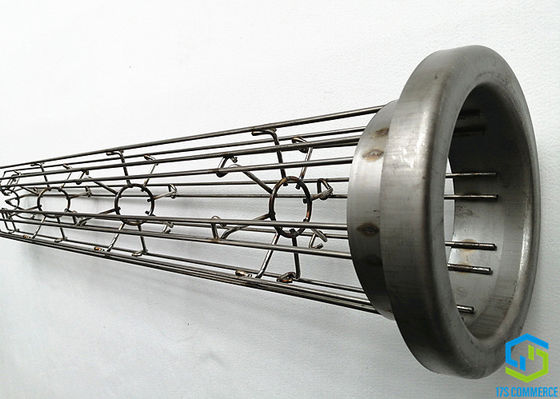

Tampão superior | Tipo | tampão da parte superior da forma da solda U | |
Tamanho | 120/160 | milímetro | |
Espessura | 1-1.2 | milímetro | |
Reparo | solda a prender | ||
Venturi | Tamanho | não | milímetro |
Espessura | 1 | milímetro | |
Reparo | solda para cobrir o tampão | ||
Tampão inferior | Tipo | o fio dobrou o inworder | |
Tamanho | 120 | milímetro | |
Espessura | não | milímetro | |
Reparo | não | ||
Revestimento | Tipo | não | |
Espessura | não | um | |
Cor | cor original do metal | ||
Bloco | caixa de aço |
3. Vantagem
Os sacos de filtro de The Star estendem a superfície do filtro, a área de filtro increaing comparada ao comum barato em volta de uns são abaixo,
Aumento da área de filtro (%)
superfície do filtro | Dianmter milímetro | Comprimento do saco | |||||
1m | 2m | 3m | 4m | 5m | 6m | ||
8 plissados | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
12 plissados | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 |
Assim
• vida útil mais longa do saco
• aumente o volume de ar de coletores de poeira existentes para aumentar a capacidade de produção
• mais baixa emissão
• reduza o consuption da energia
• reduza o custo de operação
• reduza a gota de pressão
• mais baixas pressão e frequência do jato do pulso
• área pequena da casa e da construção do saco
• abaixe a velocidade do filtro
4. Alguns utilizadores finais
Nossas gaiolas da estrela são usadas no mundo inteiro, lá são aproximadamente nossas 400 mil gaiolas da estrela que correm diário, tal fundição como Modernization Project de Kitmat (Rio Tinto Inc, Canadá), Aluminerie De Baie Comeau (Alcoa Ltee/Ltd, Canadá), empresa lda de alumínio de Dubai (Alstom, Dubai, EGA), alumínio do século de Nordural (Islândia), SE de alumínio de Trimet (alemão) e assim por diante.
