Detalhes do produto:
|
Material: | aço suave | Tratamento do revestimento: | Revestimento do silicone |
---|---|---|---|
Aranhas: | aranha do fio | Diâmetro: | 120mm |
Plissados: | 8 plissados | No. do fio vertical: | 16pcs |
Tampão superior: | Tampão da flange da forma de U | Caixa: | caixa de aço |
Lugar de origem: | China | MOQ: | Negociável |
data de transporte: | Negociável | Termos do pagamento: | T/T L/C |
Realçar: | 8 gaiolas do filtro do baghouse de Ray,Gaiolas comum globais da casa do saco,gaiolas do filtro de saco de 120mm |

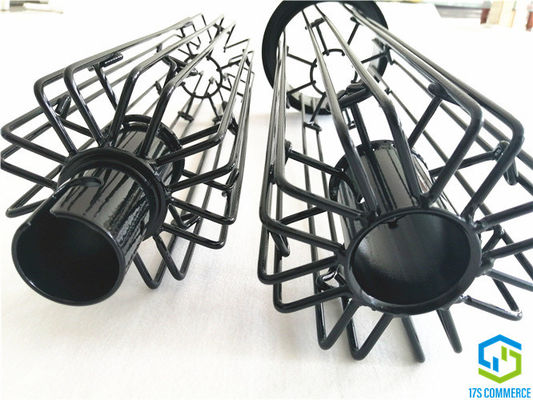

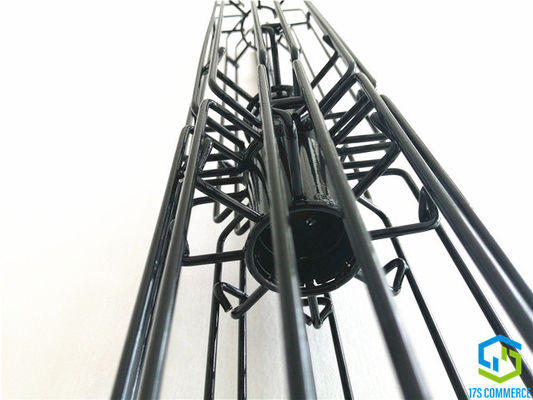

8 gaiola comum global da casa do saco do aço carbono da gaiola da aranha da gaiola 120mm do plissado do revestimento do silicone de Ray Star Cage Two Sections
1. Especificação
a estrela de 8 plissados/as construções gaiola do plissado consiste tipicamente em 16 fios verticais. O afastamento horizontal da aranha na gaiola pode ser normalmente 250mm. Se a altura superior do baghouse não é alta bastante, as gaiolas de duas partes estão disponíveis na junção do “torção-fechamento (junção globle)”. Para as áreas onde a umidade ou a corrosão ácida apresentam nós podemos fornecer uma escala dos materiais, galvanizamos frequentemente de aço ou de aço inoxidável, nós para fornecer igualmente o revestimento do silicone, o revestimento de zinco e o revestimento da eletroforese para prolongar o tempo de serviço da gaiola do filtro. As gaiolas do baghouse da carga superior estão disponíveis com uma T-flange, o tampão da parte superior da U-forma, a parte superior do anel ou os diversos estilos de partes superiores roladas da flange. Os diâmetros da gaiola da estrela/plissado são 110,120,138,144,150mm e personalizado. Espessura tipicamente 4mm do fio. as gaiolas do plissado/estrela/aranha para os baghouses inferiores da carga são construídas com uma parte superior rachada do anel do colar ou da separação.

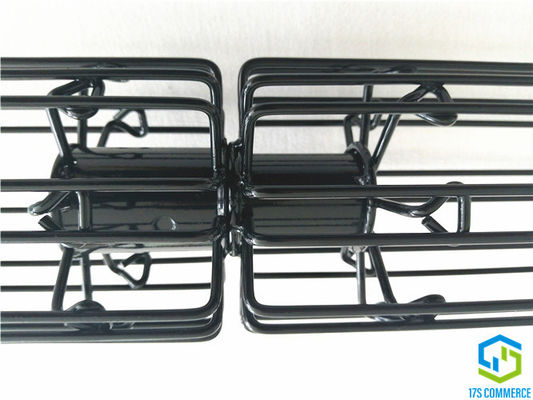

Normalmente a gaiola é uma seção, nós recomendamos a gaiola de duas seções se a gaiola demasiado por muito tempo ou o espaço superior da casa do saco não são bastante. A junção é chamada junção globle ou junção da torção, que é fácil de instalar e remoção.
2. Informação
Estilo | gaiola da estrela/gaiola do plissado/gaiola da aranha | ||
Plissados não. | 8 plissados | ||
Material | Aço Q235 suave | ||
Diâmetro | 120 | milímetro | |
Fio vertical | Número | 16 | PCes |
Espessura | 4 | milímetro | |
Aranha | Tipo | fio | |
Espessura | 4 | milímetro | |
Distância | 150-250 | milímetro | |
Comprimento | TBD | milímetro | |
Estrutura | uma seção | ||
Método de junta | Não | ||

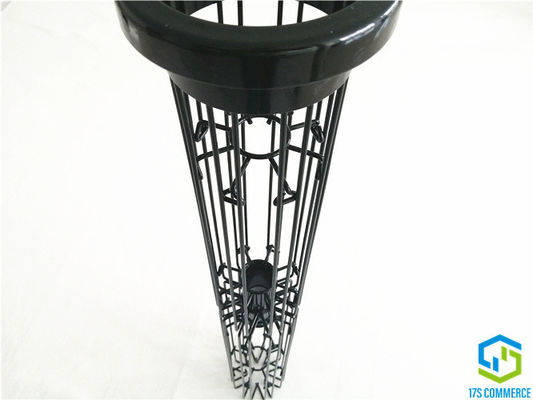

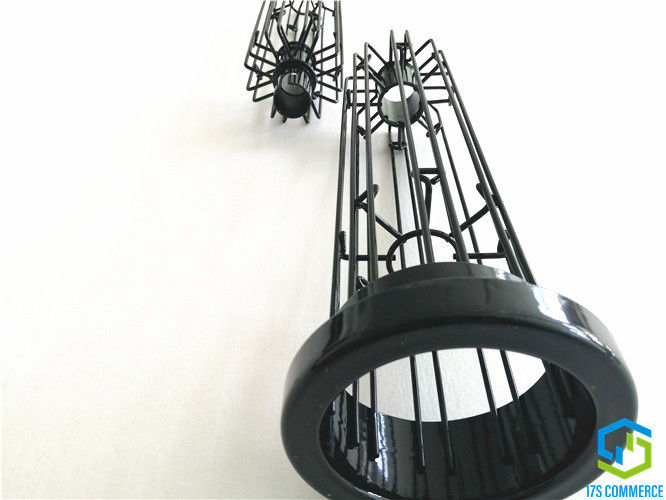

Tampão superior | Tipo | tampão da parte superior da forma da solda U | |
Tamanho | 120/160 | milímetro | |
Espessura | 1-1.2 | milímetro | |
Reparo | solda a prender | ||
Venturi | Tamanho | não | milímetro |
Espessura | 1 | milímetro | |
Reparo | solda para cobrir o tampão | ||
Tampão inferior | Tipo | o fio dobrou o inworder | |
Tamanho | 120 | milímetro | |
Espessura | não | milímetro | |
Reparo | não | ||
Revestimento | Tipo | revestimento do silicone | |
Espessura | 90-140 | um | |
Cor | preto | ||
Bloco | caixa de aço |
3. Vantagem
Os sacos de filtro de The Star estendem a superfície do filtro, a área de filtro increaing comparada ao comum barato em volta de uns são abaixo,
Aumento da área de filtro (%)
superfície do filtro | Dianmter milímetro | Comprimento do saco | |||||
1m | 2m | 3m | 4m | 5m | 6m | ||
8 plissados | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
12 plissados | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 |
Assim
• vida útil mais longa do saco
• aumente o volume de ar de coletores de poeira existentes para aumentar a capacidade de produção
• mais baixa emissão
• reduza o consuption da energia
• reduza o custo de operação
• reduza a gota de pressão
• mais baixas pressão e frequência do jato do pulso
• área pequena da casa e da construção do saco
• abaixe a velocidade do filtro
